對夾式止回閥
對夾式止回閥
產品型號：H76H/W
公稱通徑：NPS 2"～NPS60" DN50～DN1500
壓力范圍：CL150～CL600 PN10～PN100
工作溫度：-29℃～+425℃
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
公稱通徑：NPS 2"～NPS60" DN50～DN1500
壓力范圍：CL150～CL600 PN10～PN100
工作溫度：-29℃～+425℃
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
分享到：

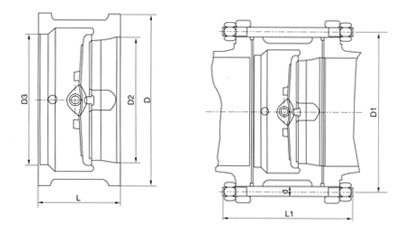

一、H76H對夾式止回閥產品特點
H76型止回閥創新的雙閥瓣結構采用兩個彈簧負載閥瓣（半閥瓣），懸掛在中心垂直的鉸鏈銷釘上。當流體開始流動時，閥瓣在作用于密封表面中心的合力（F）作用下開啟。起著反作用的彈簧支撐力（Fs）的作用點位于閥瓣面中心外的位置，使得閥瓣根部首先開啟。從而有效避免了舊型常規閥門在閥瓣開啟時所出現的密封表面摩擦現象。
當流速減緩，扭轉彈簧自動反作用，使得閥瓣關閉，向閥體閥座靠近，減少了關閉的行程距離和時間。當流體倒流時，閥瓣逐漸靠近閥體閥座，閥門的動態反應隨之大大加速。這就戲劇性地減小了水錘現象的影響，從而實現無撞擊性能。
在關閉時，彈簧力作用點的作用使得閥瓣頂端首先關閉。這就防止了閥瓣根部的出現咬磨現象，使的閥門能夠保持更長時間的密封的整體性。
| 結構形式 | H76型對夾式雙瓣旋啟式止回閥 | H44型法蘭單瓣旋啟止回閥 |
| 水錘壓力 | 小，閥瓣行程短、且有彈簧輔助關閉、關閥速度快 | 很大，閥瓣行程長，需要較長的關閉時間 |
| H76型的水錘壓力只有H44型的1/2~1/5 | ||
| 尺寸重量 | 結構長度很短、體積小、重量輕。 為閥門的安裝、搬運、 存放及管道的布置帶來 很大的便利，并能大量節約材料，降低造價 | H76型的機構長度只有H44型的1/4~1/6，H76型的 重量只有H44型的1/4~1/10 |
| H76型的機構長度只有H44型的1/4~1/6，H76型的重量只有H44型的1/4~1/10 | ||
| 流體阻力 | 小，流體阻力系數ξ為2.6~0.7。 隨著閥門口徑的增大，流體阻力系數減少。 | 小，流體阻力系數ξ為1.3~3。 但低壓工況下， 閥瓣不能完全開啟，流體阻力大。 流體阻力隨著閥門口徑的增大而增大。 |
| 安 裝 | 可水平安裝或垂直安裝，重量輕， 不必為閥門設置支座。 | 可水平安裝或垂直安裝，大口徑閥門重量重， 需設置支座。 |
| 開啟壓力 | 很小，閥瓣在很小的壓差下就能完全打開 | 很小，閥瓣在很小的壓差下就能完全打開 |
| 可靠性 | 閥門為整體結構，簡單緊湊。 閥門關閉時沖擊力小， 水錘壓力小，閥門 壽命長，可靠性高。 | 閥門為整體結構，簡單緊湊。 閥門關閉時沖擊力小，水錘壓力小， 閥門壽命長，可靠性高。 |
三、對夾式止回閥主要零部件材料及適用工況
| 主要零件材料 | 閥體 | WCB（A105） | ZG1Cr18Ni9Ti | CF8（304） | CF3（304L） | ZG1Cr18Ni12Mo2Ti | CF8M（316） | CF3M（316L） |
| 閥瓣 | CF8 | CF8 | CF8 | CF3 | CF8M | CF8M | CF3M | |
| 閥軸 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr17Ni 12Mo2 | 0Cr17Ni 12Mo2 | 00Cr17Ni 14Mo2 | |
| 適用工況 | 適用介質 | 水、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 尿素等腐蝕性介質 | ||
| 適用溫度℃ | -29~425 | -196~540 | -196~425 | -196~540 | -196~455 | |||
