手動調節閥
手動調節閥
產品型號：T40H
公稱通徑：DN50-200mm
壓力范圍：PN2.5MPa-10.0MPa
工作溫度：≤425℃
主體材質：2G25I、鑄鋼、不銹鋼
適用介質：水、油、蒸汽等
應用范圍：適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
公稱通徑：DN50-200mm
壓力范圍：PN2.5MPa-10.0MPa
工作溫度：≤425℃
主體材質：2G25I、鑄鋼、不銹鋼
適用介質：水、油、蒸汽等
應用范圍：適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
分享到：
產品概述：

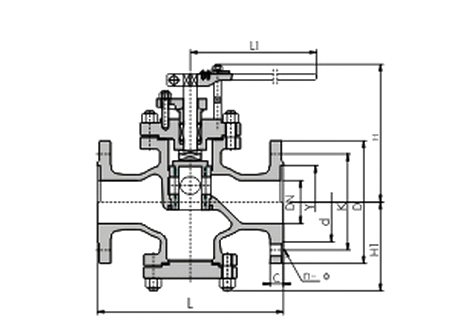

T40H手動回轉式調節閥主要由閥體、閥座、閥瓣、閥桿、閥蓋、指示板等組成。閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。閥門的開關范圍：由閥門上方的開度指示板指示，所指示的開關范圍與閥門的開關范圍一致?；剞D調節閥通過遠距離控制器來操縱，回轉角度60℃。
零部件材料：
| 零件名稱 | 材料 | 零件名稱 | 材料 |
| 閥蓋 | 鑄鋼 | 桿頭 | 不銹鋼 |
| 閥體 | 2G25I | 閥瓣 | 不銹鋼1Cr18N9Ti |
| 閥桿 | 不銹鋼 | 閥座 | 不銹鋼1Cr18N9Ti |
產品主要性能：
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 水壓試驗壓力PS(MPa) | 給水溫度t(≤℃) | 設計壓差△(MPa) | 最大流通面積fmax(cm2) | 最大流量Qmax(T/h) | 適用介質 | 流量特性 | 壓力特性 | 泄漏量 |
| 2.5 | 50 | 3.8 | 425 | 0.4 | 1.89 | 12.1 | 水、油、蒸汽 | 進口壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5~10%。 | 流量保持不變，進口壓力從大到小變化時，出口壓力偏差值為±5~10%。 | 為最大流量的0.01~0.05%。 |
| 65 | 2.72 | 17.4 | ||||||||
| 80 | 3.56 | 22.8 | ||||||||
| 100 | 6.14 | 39.3 | ||||||||
| 150 | 12.26 | 78.5 | ||||||||
| 4 | 50 | 6 | 425 | 0.5 | 1.89 | 13.6 | ||||
| 65 | 2.72 | 19.5 | ||||||||
| 80 | 3.56 | 25.5 | ||||||||
| 100 | 6.14 | 44.0 | ||||||||
| 10 | 50 | 15 | 425 | 0.8 | 5.14 | 45.6 | ||||
| 80 | 5.76 | 50.3 | ||||||||
| 100 | 8.96 | 78.8 | ||||||||
| 125 | 14.5 | 110.5 | ||||||||
| 150 | 18.28 | 160.9 | ||||||||
| 200 | 33.38 | 293.36 |
