美標浮動球閥
美標浮動球閥
產品型號：Q3/6/941F/H/Y
主體材質：碳鋼、不銹鋼、合金鋼
公稱通徑：NPS1/2"～8"
壓力范圍：CL150～600Lb
工作溫度：-29℃～+200℃
應用范圍：適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、 鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或 混合流體
主體材質：碳鋼、不銹鋼、合金鋼
公稱通徑：NPS1/2"～8"
壓力范圍：CL150～600Lb
工作溫度：-29℃～+200℃
應用范圍：適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、 鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或 混合流體
分享到：

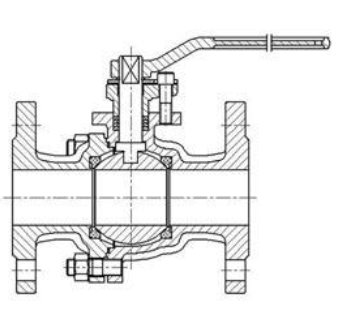

美標浮動球閥 技術規范
| 設計依據 | 日標系列 | 美標系列 | |
| 設計標準 | BS5351 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | JIS B2002 | AP16D | ANSI B16.10 |
| 結構長度（焊接） | - | AP16D | ANSI B16.10 |
| 連接法蘭 | JIS B2212 B2214 | ANSI B16.5、B16.47 | |
| 對焊端 | - | ANSI B16.25 | |
| 試驗和檢驗 | JIS B2003 | AP16D | AP1598 |
美標浮動球閥 試驗壓力
| 壓力等級 | 試驗壓力（MPa） | |
| 磅級（Class） | 殼體試驗 | 密封試驗 |
| 150 | 3.0 | 2.2 |
| 300 | 7.6 | 5.6 |
| 600 | 15.0 | 11.0 |
| 10K | 2.4 | 1.5 |
| 20K | 5.8 | 4.0 |
美標浮動球閥 主要零件材料
| 名稱 | WCB類 | CF8類 | CF3類 | CF8M類 | CF3M類 | |
| 閥體左體 | A216-WCB | A315-CF8 | A35-CF3 | A351-CF8M | A351-CF3M | |
| 球體 | B2-B8 | A105-1025 | A182-F304L | A182-F304L | A132-F316 | A182-F316L |
| B8以上 | A216-WCB | A351-CF8M | A351-CF3 | A351-CF8M | A351-CF3M | |
| 閥桿 | A182-F6a | A182-F304 | A182-F304L | A182-F336 | A182-F316L | |
| 閥座 | PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion | |||||
| 閥座支承圈 | A105-1025 | A182-F304 | A182-F304L | A182-F316 | A182-F316L | |
| 彈簧 | 3yc-7/17-49H | |||||
| O形圈 | NBR | 氟橡膠 | ||||
| 螺柱 | A193-B7 | A193-B8 | ||||
| 螺母 | A194-2H | A194-8 | ||||
美標浮動球閥 特點
1、浮動球閥唇形密封閥座，確保閥門密封性能好，摩擦系數小，操作力矩小。
2、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
3、防火防靜電裝置（軟密封浮動球閥）。
4、帶鎖裝置。為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確位置。
5、浮動球閥適用于經常操作，啟閉迅速；相對體積小，重量輕，便于維修；不受安裝方向的限制；流體阻力小，無振動，噪音小。
