蝸輪式固定式球閥

產品型號：Q3/6/947H/Y
公稱通徑：NPS 1/2"～NPS 8" DN32~700mm
公稱壓力：CL150～CL600 PN1.6~4.0MPa
工作溫度：-29℃～+200℃
驅動方式：手動、氣動、電動、液動等
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

聯系購買

分享到：

一、蝸輪式固定式球閥主要零件及材質

零件名稱	材質
零件名稱	GB	ASTM
閥體	WCB	A216-WCB
彈簧	60Si2Mn	AISI 9260
密封圈	PTFE	PTFE
球體	1Cr18Ni9Ti	SS 304
鍵	45	AISI C 1045
填料	PTFE	PTFE
閥桿	1Cr13	A276-410
填料壓蓋	WCB	A216-WCB
支架	WCB	A216-WCB
壓套	25	A105
型密封圈	橡膠 Rubber	橡膠 Rubber
滑動軸承	PTFE ＆stainless steel	PTFE ＆stainless steel
螺柱	35CrMoA	A193-B7
螺母	35	A194-2H
閥座	25	A105
墊片	橡膠 Rubber	Viton
螺釘	35	A193-B7
固定軸	1Cr13	A276-410
底蓋	25	A105
排污螺塞	25	A105
閥蓋	WCB	A216-WCB

二、蝸輪式固定式球閥技術規范

設計依據	GB系列 GB	API系列 API
設計標準	GB/T12237	API6D	ANSI B16.34
法蘭連接結構長度	GB/T12221	API6D	ANSI B16.10
結構長度（焊接）	GB/T15188.1	API6D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 HG20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	API598

三、蝸輪式固定式球閥試驗壓力

壓力等級		試驗壓力 (MPa)
公稱壓力 (PN)	磅級 (class)	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	1Ok	2.4	1.5
-	20k	5.8	4.0

四、蝸輪式固定式球閥特點

1、浮動球閥唇形密封閥座，確保閥門密封性能好，摩擦系數小，操作力矩小。

2、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

3、防火防靜電裝置（軟密封浮動球閥）。

4、帶鎖裝置。為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確位置。

5、浮動球閥適用于經常操作，啟閉迅速；相對體積小，重量輕，便于維修；不受安裝方向的限制；流體阻力小，無振動，噪音小。

在線留言

姓名

電話號碼

電子郵箱

公司名稱

地址

留言*

提交

上一個：金屬硬密封球閥

下一個：偏心半球閥

總部地址：上海市青浦滬青平公路2933弄30號
電話： 021-69755188 傳真：021-56559698

銷售部：上海市恒豐北路100號2512室微信號：371416385
電話：021-63271666 56559698

網址：http://www.thejade.cn
E-mail：shjg521@126.com

滬ICP備17041966號-1

TOP

銷售客服

園區客服

廣州客服

021-63271666

shjg521@126.com

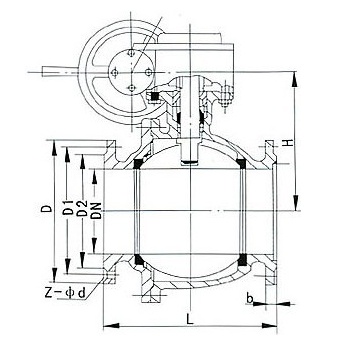

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法 Q347F 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法蘭 Q347F 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法蘭 Q347F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830
